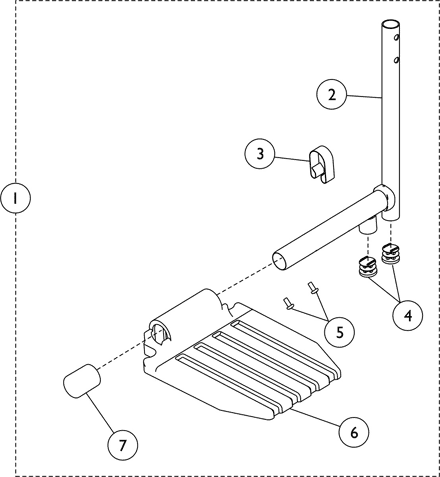

Front Riggings - Pivot Slide Tube w/ Footplate - GT94H/ T94H Series
| Item | Part/Kit | Part/Kit Description | Qty/Pkg | Qty/Asbly | MSRP | View Parts Notes | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 1111278 | NLA - Pivot/Slide Tube w/ Plug Button, Footrest, Chrome | 1 | 1 | N/A |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 1111277 | Pivot/Slide Tube w/ Plug Button, Footrest, Black | 1 | 1 |
$33.00 |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 1036123 | Spring, Leaf | 1 | 1 |
$12.00 |
A ,D |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 1006981 | Spring, Tension | 1 | 1 |
$10.00 |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 1027097 | Plug Button, Black (3/4") | 1 | 2 |
$7.50 |
C |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 1027095 | Plug Button, Black (7/8") | 1 | 1 |
$9.20 |
A ,B |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 40120X001 | Screw, Phillips Pan Head (#8-32 x 3/8") | 1 | 2 |
$8.00 |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 1015178 | Footplate, Composite, Black (6" W x 7-53/64" L) | 1 | 1 |
$75.00 |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 1192674 | Footplate, Composite, Black (6" W x 7-53/64" L) | 1 | 1 |
$51.00 |
E |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 44200X059 | Footplate, Aluminum, Small, Black (6-3/4" W x 6" L) | 1 | 1 |
$51.00 |
B |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 44200X027 | Footplate, Aluminum, Medium, Black (7-3/4" W x 6" L) | 1 | 1 |
$51.00 |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 44200X025 | Footplate, Aluminum, Extra Large, Black - Right (8" W x 8-1/2" L) | 1 | 1 |
$77.00 |
A ,B |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 44200X026 | Footplate, Aluminum, Extra Large, Black - Left (8" W x 8-1/2" L) | 1 | 1 |
$77.00 |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 1016346 | Cap, End, Tube, Black (7/8") | 1 | 1 |
$8.00 |
C |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
See Chart
Added to Cart
Create/add to WishlistCreate/add to Wishlist |
#1 - Pivot Slide Tube (Chrome) with Footplate Assembly - T94H Series | N/A | N/A | N/A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
See Chart
Added to Cart
Create/add to WishlistCreate/add to WishlistSee chart-note
|
Bolt Through & Spring Button Kits | N/A | N/A | N/A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
See Chart
Added to Cart
Create/add to WishlistCreate/add to WishlistSee chart-note
|
#1 - Pivot Slide Tube (Black) with Footplate Assembly - GT94H/T94H Series | N/A | N/A | N/A |
Assembly Part Notes
| Note Code | Definition |
|---|---|
| A | For use on extra large footplate. |
| B | Not shown. |
| C | For use on small and medium sized footplates. |
| D | Use one or more leaf springs per assembly as required such that footplate may be moved by hand to the up-right position and remain in place. |
| E | Use with GT94HC/GT94HCB model Front Riggings and (T94HC/GT94HCB as of 5/16/19). |
